Havai Hat İletken Gerdirme İnşaatı İçin Hidrolik Gerdirici Ekipman

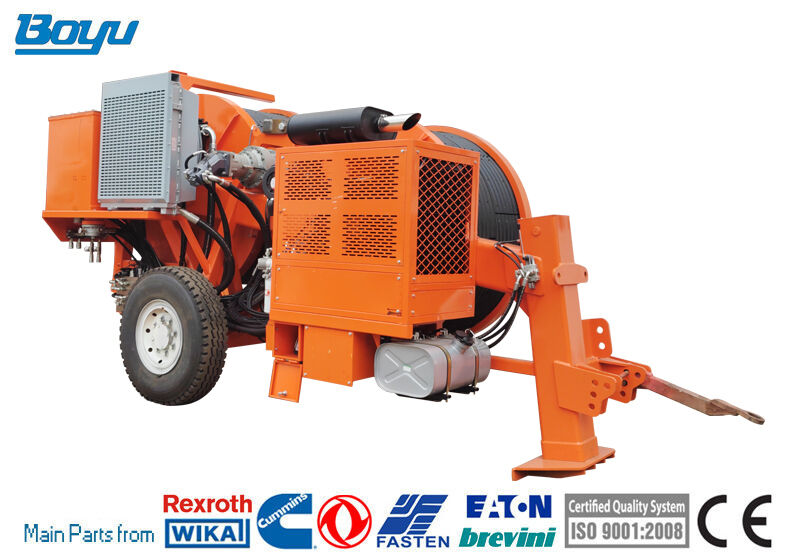

TY2x70 Hidrolik Gerdirici

Makine, 630mm'lik ikiz demet iletkenlerin gerdirme gerdirilmesine olanak tanır² ve altı dağlık ve tepelik alanlarda, 720mm'lik ikiz demet iletkenlerin² ve altı düz arazilerde ve 720mm'lik iletkenlerin² çeşitli arazilerde; ayrıca, OPGW veya ADSS optik kablo ve 500kV çekme halatının çeşitli arazilerde gerdirme gerdirilmesinde kullanılabilir

Özellikler

Makara çapı: 1700mm

Maksimum iletken çapı: 45mm

Oluk sayısı: 2x6

Toplam ağırlık: 9000kg

Genel boyutlar (uzunluk*genişlik*yükseklik): 4700*2300*2700mm

Performans

Maksimum aralıklı gerilim: 2x70kN

Maksimum sürekli gerilim: 2x60kN

Maksimum gerilimde hız: 2.5km/saat

Maksimum hız: 5km/saat

Maksimum hızda çekme: 2x30kN/1x60kN

Maksimum ters çekme kuvveti: 2*60kN/1*120kN

Maksimum ters çekme hızı: 3km/saat

Ana konfigürasyon

Motor: Cummins

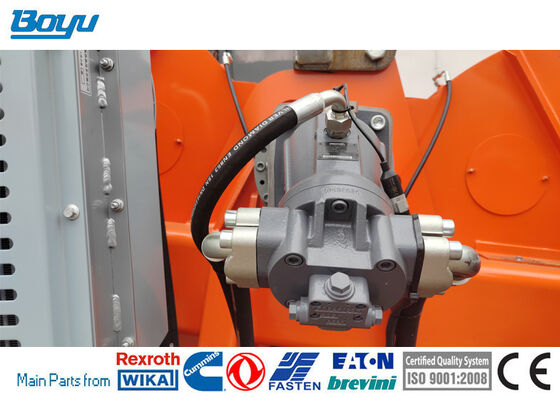

Hidrolik pompa: Alman Rexroth/Danish Danfoss

Ana motor: Alman Rexroth/Fransız Leduc

Hız düşürücü: Alman Rexroth / İtalya Bonfiglioli

Ana hidrolik valfler: ABD Sun / İtalya ATOS

Motor

Dizel: 77kw(103hp)

Soğutma sistemi: su

Elektrik sistemi: 24V

Hidrolik Şanzıman

Makine kademesiz hız sağlayabilir.

Makine gerilim ön ayar sistemi ile donatılmıştır.

Konfigürasyon

2 negatif kendiliğinden çalışan hidrolik fren

2 hidrolik dinamometre

Hidrolik yağ soğutma sistemi

2 dijital sayaç ve hız sayacı

Hidrolik sistem ve dizel motor için kontrol aletleri

Maksimum 15km/saat hızda çekme için rijit aks ve mekanik park freni

Hidrolik motorlu 2 ayrı tambur standını kontrol etmek için hidrolik güç ünitesi

Topraklama bağlantı noktası

Ek Cihazlar

Treyler için aydınlatma sistemi

2 hidrolik halat/iletken kelepçesi (ek ücret)

Döner kılavuz halat makarası

Maksimum 15 km/saat hızda çekme için treyler

Dijital hız ve metre sayacı

Treyler için hava fren sistemi
